Kupplungsträger Uebler
H21 Z
- Anzahl der Fahrräder 2
- Abklappwinkel 90
- Faltbar
- Ohne Einparkhilfe
Eigenschaften und Bilder

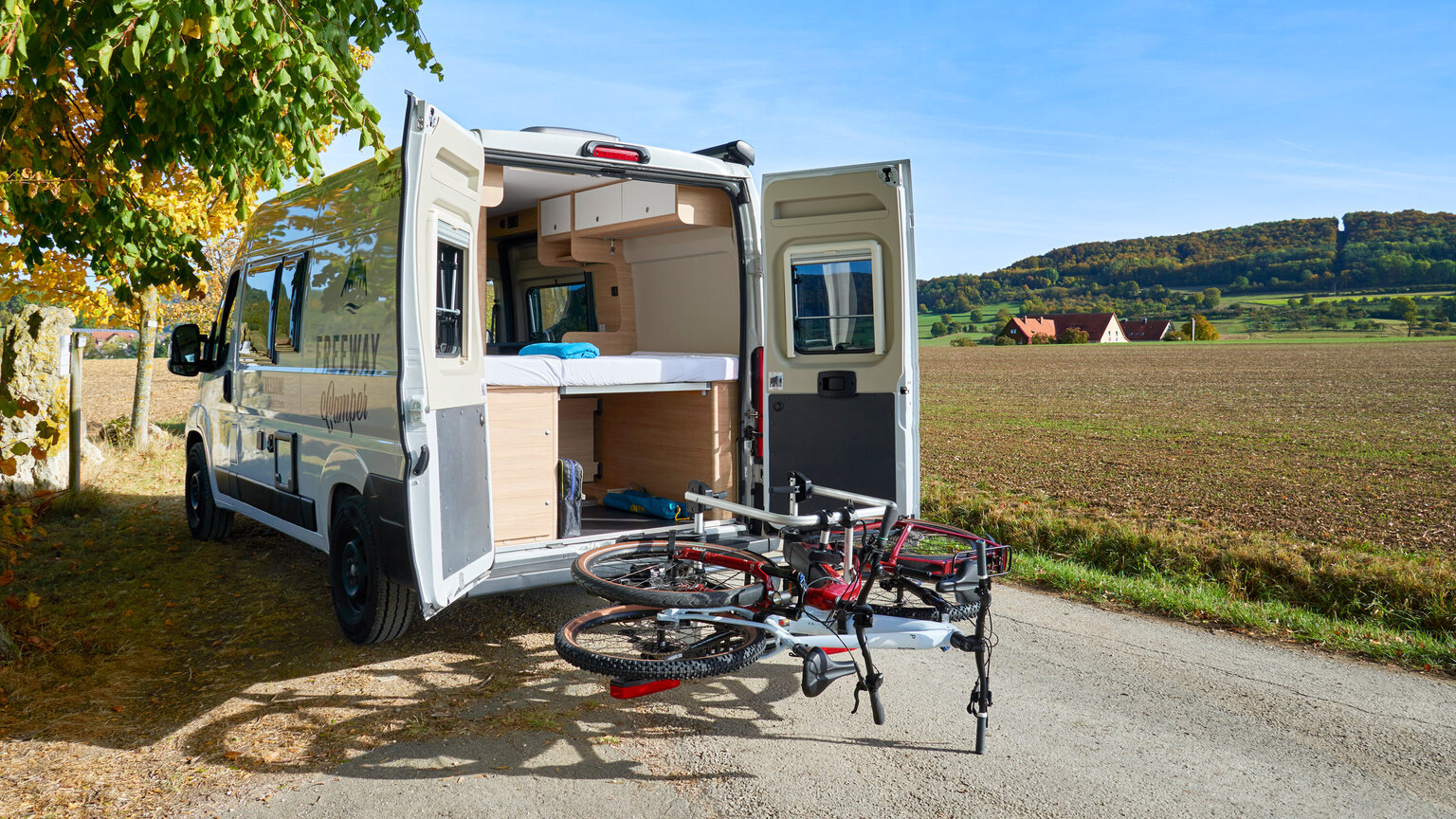

- Müheloser Fahrradtransport für Kastenwagen mit Flügeltüren und Fahrzeugen mit tiefer Heckklappe
- Einfache und kraftsparende Anbringung auf der Anhängerkupp-lung durch hebellosen, patentierten IQ-Schnellverschluss
- Abnehmbare Abstandshalter mit Zahnband und Einhand-Bedienung
- Neue extra breite Radschienen für Reifenbreiten bis 4,5 Zoll
- Faltbare Radschienen- und Leuchteneinheit
- Ratschensystem zur sicheren Befestigung der Räder auf der Radschiene
- Mit nur 18 kg besonders leicht und ermöglicht durch dieses geringe Eigengewicht eine große Zuladung ohne zusätzliche Abspannung
- Bequemes Auslösen der Abklappfunktion mit Fußhebel
- Schnellspannhebel zum Fixieren des breiten Trägerrahmens
- Gleichschließende Diebstahlsicherung
- In Deutschland hergestelltes Qualitätsprodukt mit 3 Jahren Garantie
Technische Daten

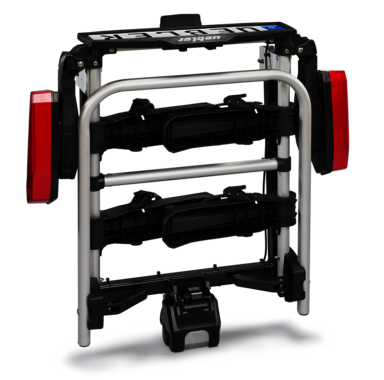

Kleines Faltmaß
Extra leichte Montage
Werkzeuglose Montage
Diebstahlsicherung
E-Bike geeignet
| Technische Daten | H21 Z |
|---|---|
| Artikelnummer | 18170 |
Anzahl der Fahrräder Wie viele Fahrräder mit dem Kupplungsträger transportiert werden können. | 2 |
| E-Bike geeignet | Ja |
| Abmessungen (B H T) | 128 x 73 x 88 cm |
| Abmessungen (B H T) geklappt | 83 x 21 x 85 cm |
| Gewicht | 18 kg |
Maximale Zuladung SL = Stützlast Die Stützlast ist ein Indikator für die Belastbarkeit der Anhängerkupplung.Die eingetragene Stützlast ist im Fahrzeugschein unter Punkt 13 zu finden und muss zwingend eingehalten werden. Die Stützlast ist immer Fahrzeugabhängig und kann daher von Modell zu Modell variieren. Nicht relevant für Heckklappenträger | Stützlast - Eigengewicht (Kupplungsträger) = max. Zuladung Achtung: Maximale Zuladung des Kupplungsträgers beachten. Zu beachten ist, dass der Hals unterhalb der Kupplungskugel einen Durchmesser von mindestens 28,5mm haben muss. |
| Maximale Zuladung Kupplungsträger | 60 kg (Radschienenbelastung = max. 30 kg) |
Maximaler Achsabstand des Fahrrades Beschreibt den Abstand von Vorderradnabe zu Hinterradnabe.HINWEIS: je nach Achsabstand des Fahrrades kann es dazu kommen, dass die Nabe des Fahrrades über die Radschiene des Kupplungsträgers hinaus steht. | 130 cm |
Wegklappbar auch mit Fahrrädern 90° Abklappwinkel: besonders geeignet für Fahrzeug mit sehr tief sitzender Heckklappe (Bsp.: VW T5/T6, Caddy, Mercedes V-Klasse und ähnliche Bauarten).Durch unterschiedliche Anhängerkupplungstypen und deren variierenden Einbausituationen ist eine Probemontage zu empfehlen, um das Öffnen der Heckklappe sicherzustellen. ACHTUNG: bei 90° Abklappwinkel besteht je nach Lenkerbreite die Möglichkeit, dass es zu einer Kollision vom Fahrradlenker mit dem Boden kommt. | 90 |
| Fahrrad-Rahmendurchmesser | bis 115 mm Rundrohr oder 120 x 80 mm Rechteckrohr oder 95 x 95 mm quadratisches Rohr |
| Fahrrad-Diebstahlsicherung / abschließbar | Ja |
| Träger-Diebstahlsicherung / abschließbar | Ja |
Schienenabstand Beschreibt generell den Abstand von Mitte Radschiene zu Mitte Radschiene. | 240 mm |
| Abstand Mitte Kugelkopf bis Mitte 1.Radschiene | 30 cm |
| EuroBE / TÜV- u. DEKRA-Freigabe | Ja |
Maximal zulässige Fahrradreifen-Breite HINWEIS: je nach Reifenbreite kann es dazu kommen, dass die Reifen nur auf den Kanten der Fahrradschienen aufstehen. | 3“ (ca. 7,6 cm) 4,5“ (ca. 11,5 cm)* *mit Zahnband-Umrüstsatz (optional) |
| Qualitätsprodukt, hergestellt in Deutschland | Ja |
Montageanleitung H21 Z
Zubehör
Transporttasche / H-SerieArtikelnummer 25150Transporttasche / H-Serie für Uebler Kupplungsträger H21 Z, H31 S
Abstandshalter mit Zahnband für 2. FahrradArtikelnummer 25170Für H21 Z
Abnehmbar; abschließbar; mit Carbonschutz;
Für alle Fahrradrahmen (auch Kastenrahmen) bis 120 x 80 mm
Abstandshalter mit Zahnband für 1. FahrradArtikelnummer 25160Für H21 Z
Abnehmbar; abschließbar; mit Carbonschutz;
Für alle Fahrradrahmen (auch Kastenrahmen) bis 120 x 80 mm
Polsterung (Carbonschutz)Artikelnummer 25050Polsterung (Carbonschutz)
für Zahnband (1 Satz = 4 Stück)
Zahnband-Umrüstkit für Fatbikes / Serien i und FArtikelnummer 25010Länge 46 cm; bis 4,5“ Reifenbreite;
(1 Satz = 4 Stück)
Auffahrschiene mit Überfahrschiene / Serien i und FArtikelnummer 19950Faltbar; inkl. Tasche.
Ersatzteile
Schelle für AbstandshalterArtikelnummer Art.-Nr. E105519610, 19620, 19630, 19880, 19890, 19900
Ratsche (Schnellverschluss)Artikelnummer E1887Ratsche (Schnellverschluss) einzeln
Zahnriemen (Schnellverschluss)Artikelnummer E1888Länge 360 mm
Zahnriemen (Schnellverschluss)Artikelnummer E1898Länge 460 mm
Ratsche – komplett (Schnellverschluss)Artikelnummer E1889inkl. Zahnriemen 360 mm
KennzeichenträgerArtikelnummer E1863i21, i31 (nicht für DC-Varianten)
Ersatzschlüssel (1 Satz = 2 Stück)Artikelnummer E1550Bitte Schließungs-Nummer angeben.
Leuchtenkabel inkl. Steckern für Lex Leuchte, 2erArtikelnummer E1924H21 Z, H21 Z-DC
Rückleuchte Lex linksArtikelnummer E1920H21 Z, H21 Z-DC, H31 S, H31 S-DC
Rückleuchte Lex rechtsArtikelnummer E1921H21 Z, H21 Z-DC, H31 S, H31 S-DC
Rücklichtglas Lex linksArtikelnummer E1922H21 Z, H21 Z-DC, H31 S, H31 S-DC
Rücklichtglas Lex rechtsArtikelnummer E1923H21 Z, H21 Z-DC, H31 S, H31 S-DC
Leuchtenarm inkl. Deckel und Scharnier (H-Serie)Artikelnummer E1926H21 Z, H21 Z-DC, H31 S, H31 S-DC
