Kupplungsträger Uebler

H31 S-DC

  • Anzahl der Fahrräder 3
  • Abklappwinkel 90
  • Faltbar

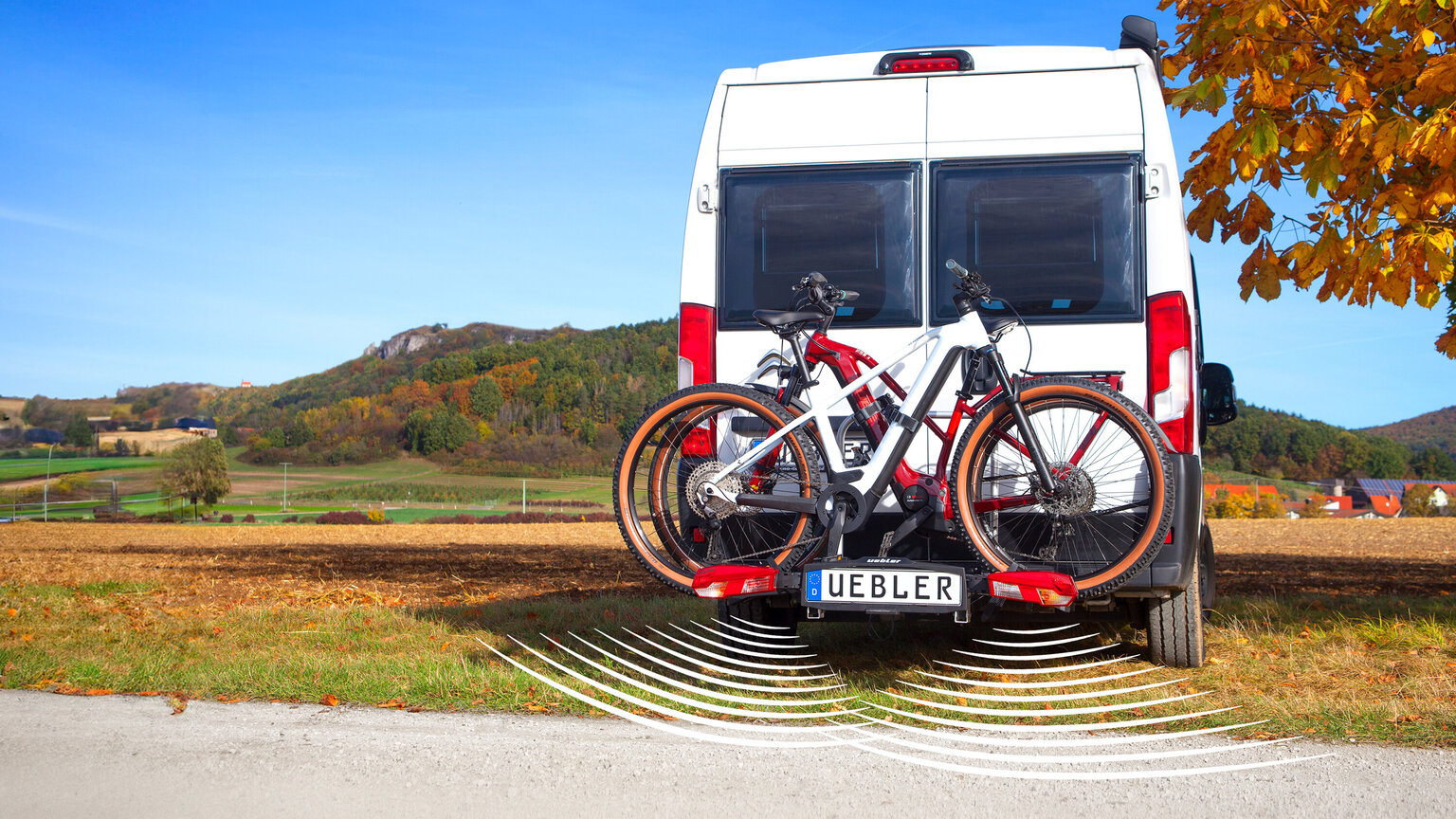

  • Einparkhilfe vorhanden
  • Müheloser Transport für Fahrzeuge mit Flügeltüren und Fahrzeugen mit tiefer Heckklappe
  • Einfache und kraftsparende Anbringung auf der Anhängerkupplung durch hebellosen, patentierten IQ-Schnellverschluss
  • Abnehmbare Abstandshalter mit Einhand-Bedienung
  • Neue extra breite Radschienen für Reifenbreiten bis 4,5 Zoll
  • Faltbare Radschienen- und Leuchteneinheit
  • Ratschensystem zur sicheren Befestigung der Räder auf der Radschiene
  • Mit nur 20 kg besonders leicht und ermöglicht durch dieses geringe Eigengewicht eine große Zuladung ohne zusätzliche Abspannung
  • Bequemes Auslösen der Abklappfunktion mit Fußhebel
  • Schnellspannhebel zum Fixieren des breiten Trägerrahmens
  • Gleichschließende Diebstahlsicherung
  • In Deutschland hergestelltes Qualitätsprodukt mit 3 Jahren Garantie
  • Kleines Faltmaß
  • Extra leichte Montage
  • Werkzeuglose Montage
  • Diebstahlsicherung
  • E-Bike geeignet
Technische Daten H31 S-DC
Artikelnummer 18180
Anzahl der Fahrräder
Wie viele Fahrräder mit dem Kupplungsträger transportiert werden können.
 3
E-Bike geeignet Ja
Abmessungen (B H T) 128 x 73 x 88 cm
Abmessungen (B H T) geklappt 83 x 21 x 85 cm
Gewicht 20 kg
Maximale Zuladung
SL = Stützlast
Die Stützlast ist ein Indikator für die Belastbarkeit der Anhängerkupplung.

Die eingetragene Stützlast ist im Fahrzeugschein unter Punkt 13 zu finden und muss zwingend eingehalten werden.

Die Stützlast ist immer Fahrzeugabhängig und kann daher von Modell zu Modell variieren.

Nicht relevant für Heckklappenträger
 Stützlast - Eigengewicht (Kupplungsträger) = max. Zuladung

Achtung: Maximale Zuladung des Kupplungsträgers beachten.

Zu beachten ist, dass der Hals unterhalb der Kupplungskugel
einen Durchmesser von mindestens 28,5mm haben muss.
Maximale Zuladung Kupplungsträger 60 kg

(Radschienenbelastung = max. 30 kg)
Maximaler Achsabstand des Fahrrades
Beschreibt den Abstand von Vorderradnabe zu Hinterradnabe.

HINWEIS: je nach Achsabstand des Fahrrades kann es dazu kommen, dass die Nabe des Fahrrades über die Radschiene des Kupplungsträgers hinaus steht.
 130 cm
Wegklappbar auch mit Fahrrädern
90° Abklappwinkel: besonders geeignet für Fahrzeug mit sehr tief sitzender Heckklappe (Bsp.: VW T5/T6, Caddy, Mercedes V-Klasse und ähnliche Bauarten).

Durch unterschiedliche Anhängerkupplungstypen und deren variierenden Einbausituationen ist eine Probemontage zu empfehlen, um das Öffnen der Heckklappe sicherzustellen.

ACHTUNG: bei 90° Abklappwinkel besteht je nach Lenkerbreite die Möglichkeit, dass es zu einer Kollision vom Fahrradlenker mit dem Boden kommt.
 90
Fahrrad-Rahmendurchmesser bis 115 mm Rundrohr oder
120 x 80 mm Rechteckrohr oder
95 x 95 mm quadratisches Rohr
Fahrrad-Diebstahlsicherung / abschließbar Ja
Träger-Diebstahlsicherung / abschließbar Ja
Schienenabstand
Beschreibt generell den Abstand von Mitte Radschiene zu Mitte Radschiene.
 190 / 180 cm
Abstand Mitte Kugelkopf bis Mitte 1.Radschiene 23 cm
EuroBE / TÜV- u. DEKRA-Freigabe Ja
Maximal zulässige Fahrradreifen-Breite
HINWEIS: je nach Reifenbreite kann es dazu kommen, dass die Reifen nur auf den Kanten der Fahrradschienen aufstehen.
 3“ (ca. 7,6 cm) 4,5“ (ca. 11,5 cm)*

*mit Zahnband-Umrüstsatz (optional)
Qualitätsprodukt, hergestellt in Deutschland Ja

Montageanleitung H31 S-DC

Zubehör

  • Transporttasche / H-SerieArtikelnummer 25150

    Transporttasche / H-Serie für Uebler Kupplungsträger H21 Z, H31 S

  • Auffahrschiene mit Überfahrschiene für Uebler Kupplungsträger der Serien i und F; faltbar; inkl. Tasche
    Auffahrschiene mit Überfahrschiene / Serien i und FArtikelnummer 19950

    Faltbar; inkl. Tasche.

  • Polsterung (Carbonschutz) für Zahnband (1 Satz = 4 Stück)
    Polsterung (Carbonschutz)Artikelnummer 25050

    Polsterung (Carbonschutz)

    für Zahnband (1 Satz = 4 Stück)


  • Zahnband-Umrüstkit für Fatbikes / Serien i und F Länge 46 cm; bis 4,5“ Reifenbreite; (1 Satz = 4 Stück)
    Zahnband-Umrüstkit für Fatbikes / Serien i und FArtikelnummer 25010

    Länge 46 cm; bis 4,5“ Reifenbreite;

    (1 Satz = 4 Stück)

Ersatzteile

  • Schelle für Abstandshalter
    Schelle für AbstandshalterArtikelnummer Art.-Nr. E1055

    19610, 19620, 19630, 19880, 19890, 19900

  • Ratsche (Schnellverschluss)
    Ratsche (Schnellverschluss)Artikelnummer E1887

    Ratsche (Schnellverschluss) einzeln

  • Zahnriemen (Schnellverschluss) Länge 360 mm
    Zahnriemen (Schnellverschluss)Artikelnummer E1888

    Länge 360 mm

  • Zahnriemen (Schnellverschluss) Länge 460 mm
    Zahnriemen (Schnellverschluss)Artikelnummer E1898

    Länge 460 mm

  • Ratsche – komplett (Schnellverschluss) inkl. Zahnriemen 360 mm
    Ratsche – komplett (Schnellverschluss)Artikelnummer E1889

    inkl. Zahnriemen 360 mm

  • Ersatzschlüssel (1 Satz = 2 Stück)
    Ersatzschlüssel (1 Satz = 2 Stück)Artikelnummer E1550

    Bitte Schließungs-Nummer angeben.

  • Abschließbare Knebelmutter
    Abschließbare KnebelmutterArtikelnummer 19640

    Diebstahlsicherung für Abstandshalter (1 Stück)

  • Abschließbare Knebelmutter
    Abschließbare KnebelmutterArtikelnummer 19650

    Diebstahlsicherung für Abstandshalter (1 Satz = 2 Stück)

  • Rückleuchte Lex links
    Rückleuchte Lex linksArtikelnummer E1920

    H21 Z, H21 Z-DC, H31 S, H31 S-DC

  • Rückleuchte Lex rechts
    Rückleuchte Lex rechtsArtikelnummer E1921

    H21 Z, H21 Z-DC, H31 S, H31 S-DC

  • Rücklichtglas Lex links
    Rücklichtglas Lex linksArtikelnummer E1922

    H21 Z, H21 Z-DC, H31 S, H31 S-DC

  • Rücklichtglas Lex rechts
    Rücklichtglas Lex rechtsArtikelnummer E1923

    H21 Z, H21 Z-DC, H31 S, H31 S-DC

  • Leuchtenkabel inkl. Steckern für Lex Leuchte, 3er
    Leuchtenkabel inkl. Steckern für Lex Leuchte, 3erArtikelnummer E1925

    H31 S, H31 S-DC

  • Leuchtenarm inkl. Deckel und Scharnier (H-Serie)
    Leuchtenarm inkl. Deckel und Scharnier (H-Serie)Artikelnummer E1926

    H21 Z, H21 Z-DC, H31 S, H31 S-DC
