Kupplungsträger Uebler
i41 S-DC
- Anzahl der Fahrräder 4
- Abklappwinkel 90 Grad
- Faltbar
- Einparkhilfe vorhanden
Eigenschaften und Bilder
- Einfache und kraftsparende Anbringung auf der Anhängerkupplung durch hebellosen, patentierten IQ-Schnellverschluss
- Patentierte, abnehmbare Abstandshalter mit Einhand-Bedienung
- Neue, extra breite Radschienen für Reifenbreiten bis 4,5 Zoll
- Faltbare Radschienen- und Leuchteneinheit
- Ratschensystem zur sicheren Befestigung der Räder auf der Radschiene
- Bequemes Auslösen der Abklappfunktion mit Fußhebel
- Schnellspannhebel zum Fixieren des breiten Trägerrahmens
- Gleichschließende Diebstahlsicherung
- Geringes Eigengewicht für hohen Tragekomfort und große Zuladung
Technische Daten
Kleines Faltmaß
Extra leichte Montage
Werkzeuglose Montage
Diebstahlsicherung
E-Bike geeignet
| Technische Daten | i41 S-DC |
|---|---|
| Artikelnummer | 18140-DC |
Anzahl der Fahrräder Wie viele Fahrräder mit dem Kupplungsträger transportiert werden können. | 4 |
| E-Bike geeignet | Ja |
| Abmessungen (B H T) | 119 x 73 x 91 cm |

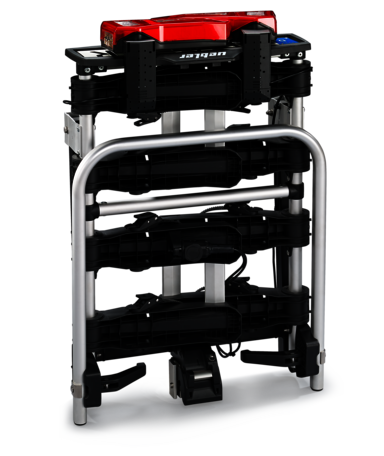

| Abmessungen (B H T) geklappt | 61 x 23 x 91 cm |
| Gewicht | 20 kg |
Maximale Zuladung SL = Stützlast Die Stützlast ist ein Indikator für die Belastbarkeit der Anhängerkupplung.Die eingetragene Stützlast ist im Fahrzeugschein unter Punkt 13 zu finden und muss zwingend eingehalten werden. Die Stützlast ist immer Fahrzeugabhängig und kann daher von Modell zu Modell variieren. Nicht relevant für Heckklappenträger | Stützlast - Eigengewicht (Kupplungsträger) = max. Zuladung Achtung: Maximale Zuladung des Kupplungsträgers beachten. Zu beachten ist, dass der Hals unterhalb der Kupplungskugel einen Durchmesser von mindestens 28,5mm haben muss. |
| Maximale Zuladung Kupplungsträger | 60 kg (Radschienenbelastung = max. 30 kg) |
Maximaler Achsabstand des Fahrrades Beschreibt den Abstand von Vorderradnabe zu Hinterradnabe.HINWEIS: je nach Achsabstand des Fahrrades kann es dazu kommen, dass die Nabe des Fahrrades über die Radschiene des Kupplungsträgers hinaus steht. | 130 cm |
Wegklappbar auch mit Fahrrädern 90° Abklappwinkel: besonders geeignet für Fahrzeug mit sehr tief sitzender Heckklappe (Bsp.: VW T5/T6, Caddy, Mercedes V-Klasse und ähnliche Bauarten).Durch unterschiedliche Anhängerkupplungstypen und deren variierenden Einbausituationen ist eine Probemontage zu empfehlen, um das Öffnen der Heckklappe sicherzustellen. ACHTUNG: bei 90° Abklappwinkel besteht je nach Lenkerbreite die Möglichkeit, dass es zu einer Kollision vom Fahrradlenker mit dem Boden kommt. | 90 Grad |
| Fahrrad-Rahmendurchmesser | bis 75 mm Rundrohr oder 75 x 45 mm Ovalrohr |
| Fahrrad-Diebstahlsicherung / abschließbar | Ja |
| Träger-Diebstahlsicherung / abschließbar | Ja |
Schienenabstand Beschreibt generell den Abstand von Mitte Radschiene zu Mitte Radschiene. | 190 / 180 / 180 mm |
| Abstand Mitte Kugelkopf bis Mitte 1.Radschiene | 16,5 cm |
| EuroBE / TÜV- u. DEKRA-Freigabe | Ja |
Maximal zulässige Fahrradreifen-Breite HINWEIS: je nach Reifenbreite kann es dazu kommen, dass die Reifen nur auf den Kanten der Fahrradschienen aufstehen. | 3“ (ca. 7,6 cm) 4,5“ (ca. 11,5 cm)* *mit Zahnband-Umrüstsatz (optional) |
| Qualitätsprodukt, hergestellt in Deutschland | Ja |
Montageanleitung i41 S-DC
Zubehör
Transporttasche / i-Serie i41-SArtikelnummer 25040Transporttasche /i-Seriefür Uebler Kupplungsträger i41-S
Auffahrschiene mit Überfahrschiene / Serien i und FArtikelnummer 19950Faltbar; inkl. Tasche.
Abstandshalter mit Zahnband für 1. FahrradArtikelnummer 19960Abnehmbar; abschließbar; mit Carbonschutz;
Für alle Fahrradrahmen (auch Kastenrahmen) bis 120 x 80 mm.
Abstandshalter mit Zahnband für 2. Fahrrad (für 3er-Träger)Artikelnummer 19980Abnehmbar; abschließbar; mit Carbonschutz;
Für alle Fahrradrahmen (auch Kastenrahmen) bis 120 x 80 mm
Abstandshalter mit Zahnband für 3./4. Fahrrad (von Rad zu Rad)Artikelnummer 19990Abschließbar; mit Carbonschutz.
Für alle Fahrradrahmen (auch Kastenrahmen) bis 120 x 80 mm.
Ersatzteile
Schelle für AbstandshalterArtikelnummer Art.-Nr. E105519610, 19620, 19630, 19880, 19890, 19900
Ratsche (Schnellverschluss)Artikelnummer E1887Ratsche (Schnellverschluss) einzeln
Zahnriemen (Schnellverschluss)Artikelnummer E1888Länge 360 mm
Zahnriemen (Schnellverschluss)Artikelnummer E1898Länge 460 mm
Ratsche – komplett (Schnellverschluss)Artikelnummer E1889inkl. Zahnriemen 360 mm
Rücklichtglas (Links)Artikelnummer E1872i21, i21 Z, i31, i31 Z, i41 S, i21-DC, i21 Z-DC, i31-DC, i31 Z-DC, i41 S-DC, F14, F24, F34
Rücklichtglas (Rechts)Artikelnummer E1873i21, i21 Z, i31, i31 Z, i41 S, i21-DC, i21 Z-DC, i31-DC, i31 Z-DC, i41 S-DC, F14, F24, F34
KennzeichenträgerArtikelnummer E1863i21, i31 (nicht für DC-Varianten)
Leuchtenanbindung (Links)Artikelnummer E1903i21 Z, i31 Z, i41 S
Leuchtenanbindung (Rechts)Artikelnummer E1904i21 Z, i31 Z, i41 S
RückleuchtensetArtikelnummer E1907inklusive Kabel und Stecker (nicht für DC-Varianten)
i41 S
Ersatzschlüssel (1 Satz = 2 Stück)Artikelnummer E1550Bitte Schließungs-Nummer angeben.
