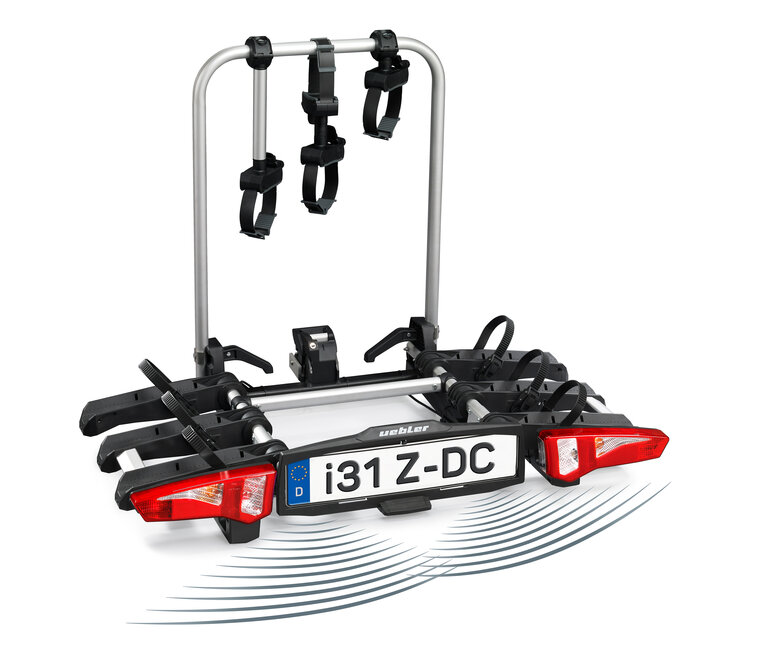

Kupplungsträger Uebler

i31 Z-DC

  • Anzahl der Fahrräder 3
  • Abklappwinkel 60 Grad
  • Faltbar

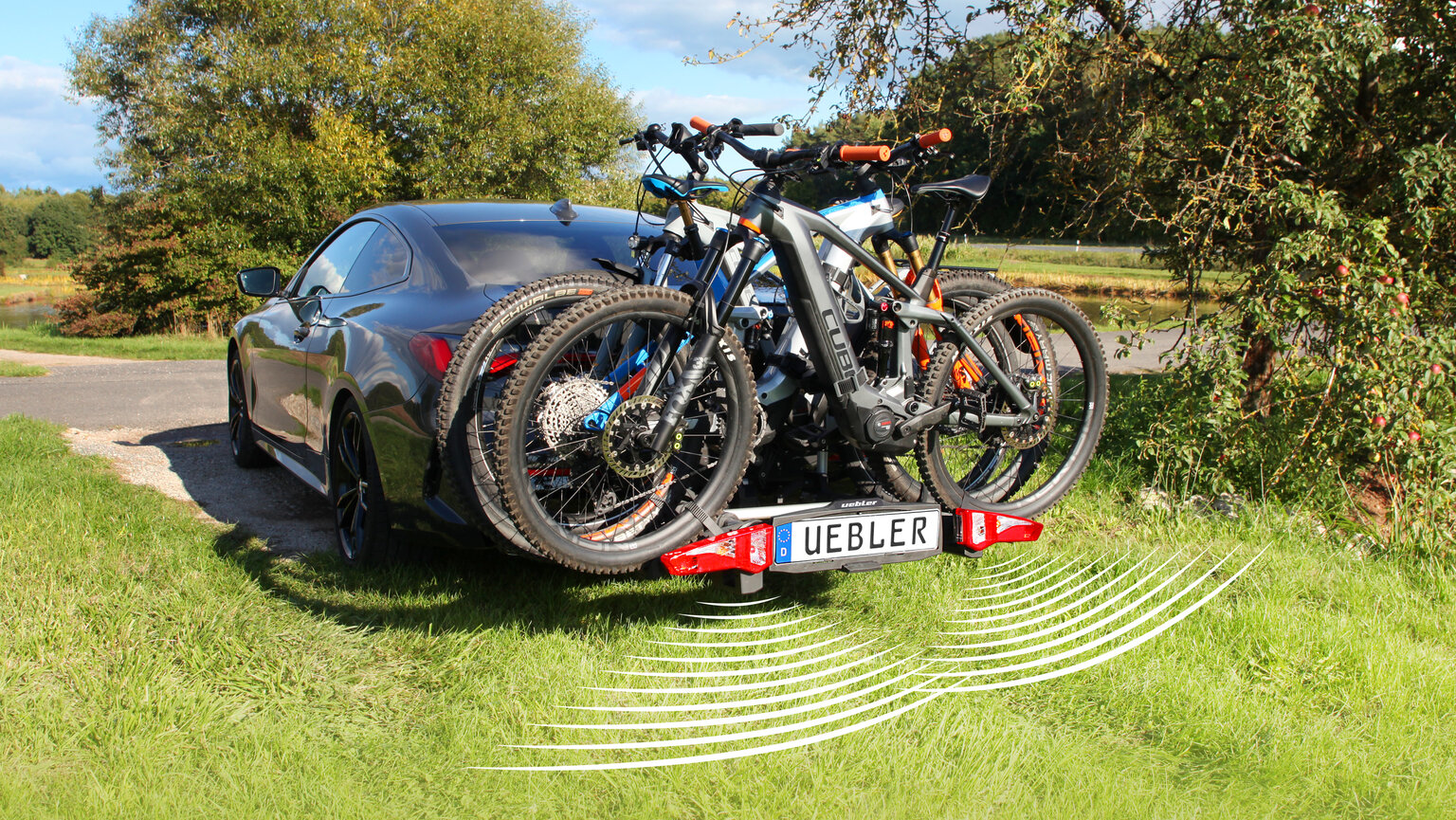

  • Einparkhilfe vorhanden
  • Einfache und kraftsparende Anbringung auf der Anhängerkupplung durch hebellosen, patentierten IQ-Schnellverschluss
  • Patentierte, abnehmbare Abstandshalter mit Einhand-Bedienung
  • Neue, extra breite Radschienen für Reifenbreiten bis 4,5 Zoll
  • Faltbare Radschienen- und Leuchteneinheit
  • Ratschensystem zur sicheren Befestigung der Räder auf der Radschiene
  • Bequemes Auslösen der Abklappfunktion mit Fußhebel
  • Schnellspannhebel zum Fixieren des breiten Trägerrahmens
  • Gleichschließende Diebstahlsicherung
  • Geringes Eigengewicht für hohen Tragekomfort und große Zuladung
  • Kleines Faltmaß
  • Extra leichte Montage
  • Werkzeuglose Montage
  • Diebstahlsicherung
  • E-Bike geeignet
Technische Daten i31 Z-DC
Artikelnummer 18130-DC
Anzahl der Fahrräder
Wie viele Fahrräder mit dem Kupplungsträger transportiert werden können.
 3
E-Bike geeignet Ja
Abmessungen (B H T) 119 x 89 x 78 cm

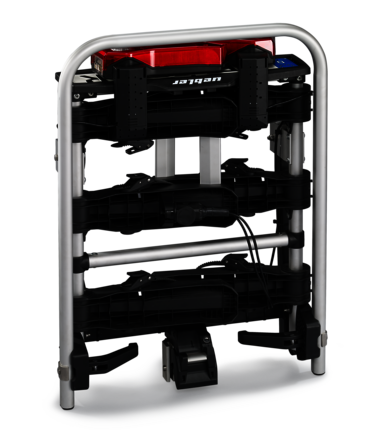

Abmessungen (B H T) geklappt 61 x 22 x 82 cm
Gewicht 18 kg
Maximale Zuladung
SL = Stützlast
Die Stützlast ist ein Indikator für die Belastbarkeit der Anhängerkupplung.

Die eingetragene Stützlast ist im Fahrzeugschein unter Punkt 13 zu finden und muss zwingend eingehalten werden.

Die Stützlast ist immer Fahrzeugabhängig und kann daher von Modell zu Modell variieren.

Nicht relevant für Heckklappenträger
 Stützlast - Eigengewicht (Kupplungsträger) = max. Zuladung

Achtung: Maximale Zuladung des Kupplungsträgers beachten.

Zu beachten ist, dass der Hals unterhalb der Kupplungskugel
einen Durchmesser von mindestens 28,5mm haben muss.
Maximale Zuladung Kupplungsträger 72 kg

(Radschienenbelastung = max. 30 kg)
Maximaler Achsabstand des Fahrrades
Beschreibt den Abstand von Vorderradnabe zu Hinterradnabe.

HINWEIS: je nach Achsabstand des Fahrrades kann es dazu kommen, dass die Nabe des Fahrrades über die Radschiene des Kupplungsträgers hinaus steht.
 130 cm
Wegklappbar auch mit Fahrrädern
60° Abklappwinkel: ausreichend für nahezu sämtliche Limousinen, Kombi`s, SUV`s.
 60 Grad
Fahrrad-Rahmendurchmesser bis 115 mm Rundrohr oder
120 x 80 mm Rechteckrohr oder
95 x 95 mm quadratisches Rohr
Fahrrad-Diebstahlsicherung / abschließbar Ja
Träger-Diebstahlsicherung / abschließbar Ja
Schienenabstand
Beschreibt generell den Abstand von Mitte Radschiene zu Mitte Radschiene.
 220 / 200 mm
Abstand Mitte Kugelkopf bis Mitte 1.Radschiene 20 cm
EuroBE / TÜV- u. DEKRA-Freigabe Ja
Maximal zulässige Fahrradreifen-Breite
HINWEIS: je nach Reifenbreite kann es dazu kommen, dass die Reifen nur auf den Kanten der Fahrradschienen aufstehen.
 3“ (ca. 7,6 cm) 4,5“ (ca. 11,5 cm)*

*mit Zahnband-Umrüstsatz (optional)
Qualitätsprodukt, hergestellt in Deutschland Ja

Montageanleitung i31 Z-DC

Zubehör

  • Transporttasche /i-Serie für Uebler Kupplungsträger i31-Z
    Transporttasche / i-Serie i31-ZArtikelnummer 25030

    Transporttasche /i-Serie für Uebler Kupplungsträger i31-Z

  • Auffahrschiene mit Überfahrschiene für Uebler Kupplungsträger der Serien i und F; faltbar; inkl. Tasche
    Auffahrschiene mit Überfahrschiene / Serien i und FArtikelnummer 19950

    Faltbar; inkl. Tasche.

Ersatzteile

  • Schelle für Abstandshalter
    Schelle für AbstandshalterArtikelnummer Art.-Nr. E1055

    19610, 19620, 19630, 19880, 19890, 19900

  • Ratsche (Schnellverschluss)
    Ratsche (Schnellverschluss)Artikelnummer E1887

    Ratsche (Schnellverschluss) einzeln

  • Zahnriemen (Schnellverschluss) Länge 360 mm
    Zahnriemen (Schnellverschluss)Artikelnummer E1888

    Länge 360 mm

  • Zahnriemen (Schnellverschluss) Länge 460 mm
    Zahnriemen (Schnellverschluss)Artikelnummer E1898

    Länge 460 mm

  • Ratsche – komplett (Schnellverschluss) inkl. Zahnriemen 360 mm
    Ratsche – komplett (Schnellverschluss)Artikelnummer E1889

    inkl. Zahnriemen 360 mm

  • Rücklichtglas (Links)
    Rücklichtglas (Links)Artikelnummer E1872

    i21, i21 Z, i31, i31 Z, i41 S, i21-DC, i21 Z-DC, i31-DC, i31 Z-DC, i41 S-DC, F14, F24, F34

  • Rücklichtglas (Rechts)
    Rücklichtglas (Rechts)Artikelnummer E1873

    i21, i21 Z, i31, i31 Z, i41 S, i21-DC, i21 Z-DC, i31-DC, i31 Z-DC, i41 S-DC, F14, F24, F34

  • Kennzeichenträger
    KennzeichenträgerArtikelnummer E1863

    i21, i31 (nicht für DC-Varianten)

  • Leuchtenanbindung (Links)
    Leuchtenanbindung (Links)Artikelnummer E1903

    i21 Z, i31 Z, i41 S

  • Leuchtenanbindung (Rechts)
    Leuchtenanbindung (Rechts)Artikelnummer E1904

    i21 Z, i31 Z, i41 S

  • Rückleuchtenset
    RückleuchtensetArtikelnummer E1906

    inklusive Kabel und Stecker (nicht für DC-Varianten)

    i21 Z
    i31
    i31 Z
    F34

  • Ersatzschlüssel (1 Satz = 2 Stück)
    Ersatzschlüssel (1 Satz = 2 Stück)Artikelnummer E1550

    Bitte Schließungs-Nummer angeben.
